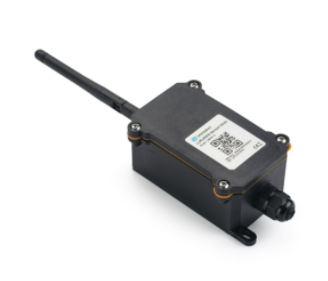

DRAGINO LDDS04 LoRaWAN 4 Channel Distance Detection Sensor
Überblick
Der Dragino LDDS04 ist ein LoRaWAN 4-Kanal Entfernungssensor für Internet of Things Lösungen. Er ist in der Lage, bis zu vier Ultraschallsensoren hinzuzufügen, um vier Entfernungen gleichzeitig zu messen. Der LDDS04 kann in Szenarien wie horizontale Abstandsmessung, Flüssigkeitsstandsmessung, Parkmanagementsystem, Objektnähe und Anwesenheitserkennung, intelligentes Mülltonnenmanagementsystem, Roboter-Hindernisvermeidung, automatische Steuerung, Kanalisation, Überwachung des Grundwasserstands usw. eingesetzt werden. Er erkennt die Entfernung zwischen dem gemessenen Objekt und dem Sensor und überträgt den Wert per Funk an den LoRaWAN IoT Server. Die im LDDS04 verwendete LoRa-Funktechnologie ermöglicht es dem Gerät, Daten zu senden und extrem große Reichweiten bei niedrigen Datenraten zu erreichen. Sie bietet eine Spreizspektralkommunikation mit extrem großer Reichweite und hoher Störfestigkeit bei minimalem Stromverbrauch. LDDS04 wird von einer 8500 mA Li-SOCI2-Batterie gespeist, die für eine Langzeitnutzung von bis zu 10 Jahren* ausgelegt ist. Jeder LDDS04 ist mit einer Reihe von eindeutigen Schlüsseln für LoRaWAN-Registrierungen vorgeladen. Diese Schlüssel werden auf dem lokalen LoRaWAN-Server registriert und der LDDS04 stellt nach dem Einschalten automatisch eine Verbindung her, wenn eine Netzabdeckung vorhanden ist.
*Die tatsächliche Lebensdauer hängt von der Netzabdeckung, dem Uplink-Intervall und anderen Faktoren ab.
Eigenschaften
LoRaWAN 1.0.3 Klasse A
Ultraniedriger Stromverbrauch
Abstandserkennung durch Ultraschalltechnologie
Bänder: CN470/EU433/KR920/US915/EU868/AS923/AU915/IN865
AT-Befehle zur Änderung der Parameter
Uplink in regelmäßigen Abständen
Downlink zum Ändern der Konfiguration
Wasserdichtes IP66-Gehäuse
8500mAh Akku für Langzeitbetrieb
Anwendungen
Horizontale Abstandsmessung
Messung von Flüssigkeitsständen
Parkraum-Management-System
Erkennung der Nähe und Anwesenheit von Objekten
Intelligentes Mülleimer-Managementsystem
Roboter-Hindernisvermeidung
Automatische Steuerung, Kanalisation
Überwachung des Grundwasserspiegels
Ineo· LoRa · Infrarot Presense Dectection (PIR) Sensor
Überwacht die Zugänge auf dem Gelände mittels Infrarot-Detektion (PIR). Optimiert Bereitschaftsdienste und Sicherheitskontrollen. Belegungsrate der Sitzungssäle und der öffentlich zugänglichen Bereiche für eine bessere Organisation und Optimierung der Wartungskontrollen. Personenzählung, Fahrzeuge mit 2- oder 4-Radantrieb für die Zugangskontrolle : öffentliche Toiletten, Fahrradstationen, Parkplätze. Eine zweifarbige LED erleichtert die Installation des Produkts und stellt sicher, dass die Erkennungen korrekt berücksichtigt werden. 5m oder 12m Erkennung. Optimierte Algorithmen für eine Batterielebensdauer von mehr als 5 Jahren je nach Anwendungsfall. Zeitspeicherung und Data Login von Ereignissen (+3000)
Technische Daten siehe Datenblatt

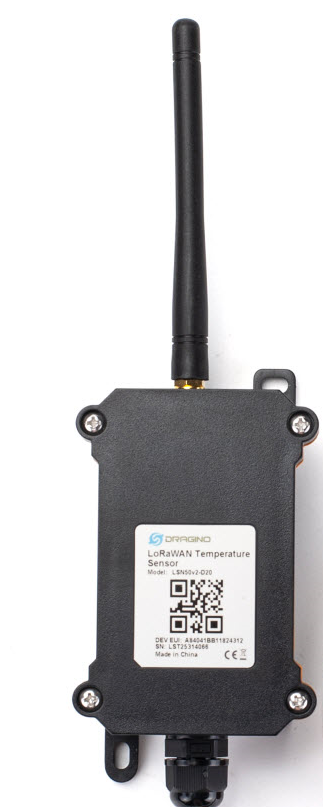

DRAGINO LSN50-v2-D20 LoRa Outdoor Temperatur Sensor
Überblick
Der Dragino LSN50v2-D20 ist ein LoRaWAN-Temperatursensor für Internet-of-Things-Lösungen. Er kann verwendet werden, um die Temperatur von Luft, Flüssigkeiten oder Objekten zu messen und dann über das drahtlose LoRaWAN-Protokoll auf den IoT-Server hochzuladen.
Der im LSN50v2-D20 verwendete Temperatursensor ist DS18B20, der -55°C ~ 125°C mit einer Genauigkeit von ±0,5°C (max. ±2,0 °C) messen kann. Das Sensorkabel besteht aus Silica-Gel, und die Verbindung zwischen Metallfühler und Kabel ist doppelt komprimiert, um eine wasserdichte, feuchtigkeitsbeständige und rostfreie Verbindung für den langfristigen Einsatz zu gewährleisten.
LSN50v2-D20 unterstützt die Temperaturalarmfunktion, der Benutzer kann einen Temperaturalarm für sofortige Benachrichtigung einstellen.
LSN50v2-D20 wird von einem 8500mAh Li-SOCI2-Akku angetrieben, der für eine Langzeitnutzung von bis zu 10 Jahren ausgelegt ist. (Die tatsächliche Batterielebensdauer hängt von der Einsatzumgebung und dem Aktualisierungszeitraum ab, bitte prüfen Sie den entsprechenden Power Analyze-Bericht).
Jeder LSN50v2-D20 ist mit einer Reihe von eindeutigen Schlüsseln für die LoRaWAN-Registrierung vorinstalliert.
Eigenschaften
LoRaWAN v1.0.3 Klasse A
Ultra niedriger Stromverbrauch
Externer DS18B20 Tastkopf (Standard 2 Meter)
Messbereich -55°C ~ 125°C
Temperatur-Alarm
Bänder: CN470/EU433/KR920/US915
EU868/AS923/AU915/IN865
AT-Befehle zum Ändern der Parameter
Uplink auf periodisch oder Interrupt
Downlink zum Ändern der Konfiguration
Anwendungen
Drahtlose Alarm- und Sicherheitssysteme
Haus- und Gebäudeautomation
Automatisierte Zählerablesung
Industrielle Überwachung und Steuerung
Bewässerungssysteme mit großer Reichweite, etc.
Lieferumfang
1 x LSN50v2-D20 LoRaWAN Waterproof /Outdoor Temperature Sensor

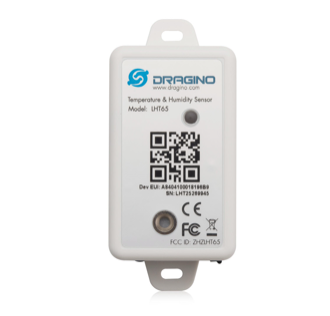

DRAGINO LHT65-EU868-E1 Temperatur & Feuchtigkeits Sensor
Überblick
Der Temperatur- und Feuchtigkeitssensor Dragino LHT65 ist ein LoRaWAN-Sensor mit großer Reichweite. Er enthält einen eingebauten SHT20-Temperatur- und Feuchtigkeitssensor und verfügt über einen externen Sensoranschluss zum Anschluss externer Sensoren wie Temperatursensor, Bodenfeuchtesensor, Neigungssensor usw.
Mit dem LHT65 können Benutzer Daten senden und extrem große Reichweiten erreichen. Es bietet eine Spread-Spectrum-Kommunikation mit extrem großer Reichweite und hohe Störfestigkeit bei minimalem Stromverbrauch. Es zielt auf professionelle drahtlose Sensornetzanwendungen wie Bewässerungssysteme, intelligente Messtechnik, intelligente Städte, Gebäudeautomatisierung usw. ab. Das LHT65 verfügt über eine eingebaute nicht aufladbare 2400mAh-Batterie, die mehr als 10 Jahre* verwendet werden kann. Der LHT65 ist voll kompatibel mit dem LoRaWAN v1.0.2-Protokoll, es kann mit dem Standard LoRaWAN-Gateway arbeiten. Der LHT65 hat 3200 Datensätze mit Datum und Uhrzeit, die zur weiteren Analyse mit Datum und Uhrzeit abgerufen werden können.
Eigenschaften
LoRaWAN Klasse-A-Protokoll
Frequenzbänder: CN470/EU433/KR920/US915/EU868/AS923/AU915
AT-Befehle zum Ändern von Parametern
Fernkonfigurationsparameter über LoRaWAN-Downlink
Firmware-Upgrade über Programm-Port möglich
Eingebauter 2400mAh-Akku für mehr als 10 Jahre Gebrauch.
Eingebauter Temperatur- und Feuchtigkeitssensor
Optionale externe Sensoren
Dreifarbige LED zur Statusanzeige
3200 gesetzter Sensor-Datensatz mit Zeitstempel
Applikationen
Drahtlose Alarm- und Sicherheitssysteme
Haus- und Gebäudeautomation
Automatische Zählerablesung
Industrielle Überwachung und Kontrolle
Langstrecken-Bewässerungssysteme, etc.
Lieferumfang
1 x Dragino LHT65-EU868-E1 Feuchtigkeits und Temperatur Sensor
1 x Temperaturfühler
1 x Programierkabel
DRAGINO LGT-92-AA-Eu868 GPS Tracker
!!!! ACHTUNG: Bei diesem Produkt handelt es sich nur um die Platine mit Antenne und Batteriehalter. KEIN GEHÄUSE !!!!!
Überblick
Der Dragino LoRaWAN GPS-Tracker LGT-92 ist ein Open-Source-GPS-Tracker, der auf der Ultra Low Power STM32L072 MCU und dem SX1276/1278 LoRa-Modul basiert. Der LGT-92 umfasst ein Low-Power-GPS-Modul L70 und einen 9-Achsen-Beschleunigungsmesser zur Bewegungs- und Lageerkennung. Die Leistung sowohl des GPS-Moduls als auch des Beschleunigungsmessers kann von der MCU gesteuert werden, um das beste Energieprofil für verschiedene Anwendungen zu erzielen. Die drahtlose LoRa-Technologie, die im LGT-92 verwendet wird, ermöglicht es dem Benutzer, Daten zu senden und extrem große Reichweiten bei niedrigen Datenraten zu erreichen.Sie bietet eine Spread-Spectrum-Kommunikation mit ultrahoher Reichweite und hoher Störfestigkeit bei gleichzeitiger Minimierung des Stromverbrauchs.sie zielt auf einen professionellen Ortungsdienst ab. Die Produkte der LGT-92-Serie umfassen zwei Hauptvarianten: Der LGT-92-LI: wird von einer wiederaufladbaren 1000mA-Li-on-Batterie und einem Ladeschaltkreis gespeist, die auf Echtzeit-Tracking mit kurzem Tracking-Uplink abzielen. Der LGT-92-AA: WIRD VON EINER WIEDERAUFLADBAREN BATTERIE GESPEIST: Deaktivieren Sie die Ladeschaltung, um den geringsten Stromverbrauch und die geringste Leistung direkt durch AA-Batterien zu erhalten. Dies ist für die Anlagenverfolgung konzipiert, bei der nur einige Male pro Tag ein Uplink erforderlich ist. Der LGT-92 ist ein Open-Source-Produkt, es basiert auf den STM32Cube HAL-Treibern und viele Bibliotheken sind auf der ST-Site für eine schnelle Entwicklung zu finden.
Eigenschaften
LoRaWAN 1.0.3-konform
Regelmäßige/ Echtzeit-GPS-Verfolgung
Eingebauter 9-Achsen-Beschleunigungsmesser
Fähigkeit zur Bewegungserfassung
Leistungsüberwachung
Ladeclip mit USB-Anschluss (für LGT-92-LI)
1000mA Li-Ion-Batterieleistung (für LGT-92-LI)
2 x AA-Batteriehalter (für Modell LGT-92-AA)
Dreifarbige LED, Alarmtaste
Bands: CN470/EU433/KR920/US915/EU868/AS923/AU915
AT-Befehle zum Ändern von Parametern
Applikationen
Logistik und Lieferkettenmanagement
Intelligente Städte
Intelligente Fabrik
System Spezifikationen
STM32L072CZT6
Flash:192KB
RAM:20KB
EEPROM:6KB
GPS,L76-L
Acquisition: 16mA
Tracking: 13mA
Cold Start: <35s
8uA@Backup Mode
Warm Start: <30s
Accuracy: < 2.5m CEP
ReHot Start: <1s
Beschleunigungsmesser
MPU9250 9-axis
triple-axis MEMS gyroscope
triple-axis MEMS accelerometer
triple-axis MEMS magnetometer
3.5mA operating current
Power Comsuption
Sleeping Mode: 77uA (for GT-92-LI), 3uA (for LGT-92-AA)
Tracking: max: 38mA
LoRa Transmit: 24 ~ 150mA
Lieferumfang
1 x Dragino LGT-92-AA-EU868
1 x Bedienungsanleitung
Elsys ELT2 analog/digitaler Outdoor Sensor
Überblick
Der ELT-2 ist der ideale Sensor für Messungen an hochentwickelten Orten oder unter extremen Wetterbedingungen. Er ist einfach zu installieren und zu konfigurieren, um Ihre Lösung zu bilden. ELT-2 hat zwei generische Eingänge. Sie können ELT-2 für externe Temperaturfühler, Impulszählung, Analog-Eingang 0-10V, Digital-Eingang, Wasserleck, Schalter, Abstandssensor, Bodenfeuchtesensor und viele weitere Optionen konfigurieren. Der ELT-2 kann mit Zusatzmodulen ausgestattet werden, um zusätzliche Funktionen wie externe PT1000-Sensoren, Wägezelleneingang oder Ausgangssteuerung zu erhalten.
Die Batterielebensdauer wird auf bis zu 10 Jahre geschätzt, ist aber abhängig von Abtastintervall, Sendeintervall, Datenrate und Umgebungsfaktoren. Er wird mit einer 3,6V AA-Lithiumbatterie betrieben. Diese ist nicht im Lieferumfang enthalten!!
Alle unsere Sensoren sind mit NFC (Near Field Communication) zur einfachen Konfiguration mit einem Android-Telefon ausgestattet. Sie können die Abtastrate, Datenrate, Verschlüsselungsschlüssel, Auslöser, Aktivierung und vieles mehr in unserer Anwendung "Sensoreinstellungen" ändern. Alle unsere Sensoren sind auf dem LoRaWAN®-Stack von Semtech aufgebaut.
Eigenschaften
Nahfeldkommunikation - Alle Elsys-Sensoren sind mit NFC zur einfachen Konfiguration mit einem Android-Telefon ausgestattet. Sie können die Abtastrate, Datenrate, Verschlüsselungsschlüssel, Auslöser, Aktivierung und vieles mehr ändern. Alle Änderungen können mit unserer Anwendung Sensoreinstellungen vorgenommen werden.
Die Batterie hält bis zu 10 Jahre -Unsere Sensoren haben eine bemerkenswert gute Batterielebensdauer. Bei diesem Sensor kann sie bis zu 10 Jahre lang halten. Wie lange die Batterie tatsächlich hält, hängt vom Abtastintervall, dem Sendeintervall, der Datenrate und den Umgebungsfaktoren ab.
!!! Batterie nicht im Lieferumfang enthalten und muss separat bestellt werden !!!
ADC-Modul - Das ADC-Modul passt in den ELT-2 und ist für den Anschluss von PT1000-Platinsensoren oder als universeller Brückenverstärker vorgesehen. Installieren Sie das ADC-Modul im ELT-2, um extreme Temperaturen zu messen oder eine Wägezelle anzuschließen.
EXT-Modul - Wenn das EXT-Modul installiert ist, kann der ELT-2 als Klasse-C- oder Klasse-A-Gerät verwendet werden. Fügen Sie dieses Modul dem ELT-2 hinzu, um externe Sensoren wie Blitze, externe Stromversorgung (o - 10V) oder Aktoren/Relais zu steuern.
Anwendung
Intelligente Städte
Landwirtschaft
Industrien
Extreme Wetterbedingungen
Exponierte Bereiche (z. B. Container)
Technische Daten
Betriebstemperatur: -40° - +60° C
Konfiguration: per Downloadling oder NFC
Schutzklasse: IP67
Betriebsfeuchtigkeit: 0 - 100% RL
Spannungsversorgung: 1 x 3,6V Lithiumbatterie (wechselbar)
Messgrößen: Analog, Digital, Pulszähler, I/O, Temperatur, Luftfeuchtigkeit, Beschleunigung und Atmosphärischer Druck
DRAGINO LoRaWAN LiDAR ToF Distance Detection Sensor
Überblick
Der Dragino LLDS12 ist ein LoRaWAN LiDAR ToF (Time of Flight) Distanzsensor für Internet of Things Lösungen. Er ist in der Lage, die Entfernung zu einem Objekt bis zu 10 Zentimetern (+/- 5cm bis 6m) und bis zu 12 Metern (+/-1% ab 6m) zu messen. Die LiDAR-Sonde nutzt die Laserinduktionstechnologie zur Entfernungsmessung. Der LLDS12 kann in Szenarien wie horizontale Abstandsmessung, Parkmanagementsystem, Objektnähe und Anwesenheitserkennung, intelligentes Mülleimer-Managementsystem, Roboter-Hindernisvermeidung, automatische Steuerung, Kanalisation usw. eingesetzt werden. Er erkennt den Abstand zwischen dem gemessenen Objekt und dem Sensor und überträgt den Wert per Funk an den LoRaWAN IoT Server. Die im LLDS12 verwendete LoRa-Funktechnologie ermöglicht es dem Gerät, Daten zu senden und extrem große Reichweiten bei niedrigen Datenraten zu erreichen. Sie bietet Spreizspektralkommunikation mit extrem großer Reichweite und hoher Störfestigkeit bei minimalem Stromverbrauch. Der LLDS12 wird von einem 8500mAh Li-SOCI2-Akku gespeist, der für eine Langzeitnutzung von bis zu 5 Jahren ausgelegt ist. Jeder LLDS12 ist mit einer Reihe von eindeutigen Schlüsseln für LoRaWAN-Registrierungen vorgeladen. Diese Schlüssel werden auf dem lokalen LoRaWAN-Server registriert und nach dem Einschalten wird automatisch eine Verbindung hergestellt.
Eigenschaften
LoRaWAN 1.0.3 Klasse A
Ultra-niedriger Stromverbrauch
Lasertechnologie zur Abstandserkennung
Betriebsbereich - 0,1m~12m?
Genauigkeit - ±5cm@(0.1-6m), ±1%@(6m-12m)
Überwachung des Batteriestands
Bänder: CN470/EU433/KR920/US915/EU868/AS923/AU915/IN865
AT-Befehle zum Ändern von Parametern
Uplink in regelmäßigen Abständen
Downlink zum Ändern der Konfiguration
8500mAh Akku für Langzeitbetrieb
Anwendungen
Horizontale Abstandsmessung
Parkraum-Management-System
Erkennung der Nähe und Anwesenheit von Objekten
Intelligentes Mülleimer-Managementsystem
Roboter-Hindernisvermeidung
Automatische Steuerung
Kanalisation
Portenta H7 führt gleichzeitig High-Level-Code zusammen mit Echtzeitaufgaben aus. Das Design umfasst zwei Prozessoren, die Aufgaben parallel ausführen können. Zum Beispiel ist es möglich, Arduino kompilierten Code zusammen mit MicroPython auszuführen und beide Prozessoren miteinander kommunizieren zu lassen. Die Portenta-Funktionalität ist zweigeteilt, sie kann entweder wie jedes andere Embedded-Mikrocontroller-Board oder als Hauptprozessor eines Embedded-Computers betrieben werden. Verwenden Sie zum Beispiel das Portenta Vision Shield, um Ihren H7 in eine Industriekamera zu verwandeln, die in der Lage ist, maschinelle Lernalgorithmen in Echtzeit auf Live-Videobildern auszuführenPortenta kann problemlos Prozesse ausführen, die mit TensorFlow? Lite erstellt wurden. Sie könnten einen der Rechenkerne einen Computer-Vision-Algorithmus im laufenden Betrieb berechnen lassen, während der andere Low-Level-Operationen wie die Steuerung eines Motors durchführt oder als Benutzeroberfläche fungiert.
LoRa MCF88 4-20mA/0-10V to LoRaWAN? interface with digital Out
This interface has two 4-20mA and two 0-10V input channels. All these inputs are opto isolated and are useful to connect any kind of analog sensor and to forward measurements to the LoRaWAN? platform.
Datalogger
RTC
EEProm 32KB
Flash 1MB
Encryption AES 128 bit
LiPo rechargeable battery
Class C LoRaWAN? stack EU868, AS923
1000Vdc isolated analog inputs
2 analog current inputs 4-20mA 12bits with disconnect alarm
2 analog voltage inputs 0-10V 12bits
USB On The Go
IoT node setup ad firmware upgrade via USB interface
Power supply 10-36Vdc
Storage temperature range -20 + 80 °C
Working temperature range -10 + 70 °C
DRAGINO LTC2-FS-EU868 LoRa Industrial Temperatur Transmitter
für Lebensmittelsicherheit
Überblick
Der Dragino LTC2 Industrial LoRaWAN Temperature Transmitter ist für die Überwachung der Temperatur in verschiedenen Umgebungen konzipiert. Er unterstützt das Auslesen von PT100-Sonden und die Umwandlung des Wertes in Temperatur und Uplink zum IoT-Server über das LoRaWAN-Protokoll.
Der LTC2 unterstützt die Datenlogging-Funktion. Der Benutzer kann den Sensorwert über einen LoRaWAN-Downlink-Befehl abrufen.
Der LTC2 wird mit einer 8500mA Li-SOCI2-Batterie für Langzeitmessungen betrieben. Die Lebensdauer der Batterie beträgt 2 bis 10 Jahre, abhängig von der Netzwerkumgebung und dem Arbeitsmodus.
Jeder LTC2 hat zwei interne 16-Bit-ADC-Schnittstellen und ist mit 12 Widerständen kalibriert, um die Messgenauigkeit in einem weiten Bereich zu gewährleisten.
Der LTC2 ist mit LoRaWAN v1.0.3 kompatibel. Jeder LTC2 ist mit einer Reihe von eindeutigen Schlüsseln für die LoRaWAN-Registrierung vorinstalliert.
Eigenschaften
speziell zur Kontrolle der Lebensmittelsicherheit
LoRaWAN v1.0.3 Klasse A
max: 2 x Monitor-Temperatur-Kanäle
Unterstützt 3 -Leiter PT-100
8500mAh Li-SOCI2 Akku
Firmware-Upgrade über Konsole
Wandmontierbar
Konfigurierbar über LoRa oder UART
Datalog und Abruf über LoRaWAN
Verwendung eines vorgeladenen PT100-Fühlers oder eines dritten PT100-Fühlers
Werkskalibrierung für verschiedene Widerstandsbereiche
Unterstützt Genauigkeitsmessung des Widerstands und Upload
Batterieüberwachung und Upload
Anwendungen
Logistik und Lieferkettenmanagement
Lebensmittel-Management.
Kühlketten-Lösung
Industrielle Überwachung und Steuerung
Lieferumfang
1 x LTC2 Industrial LoRaWAN Temperature Transmitter

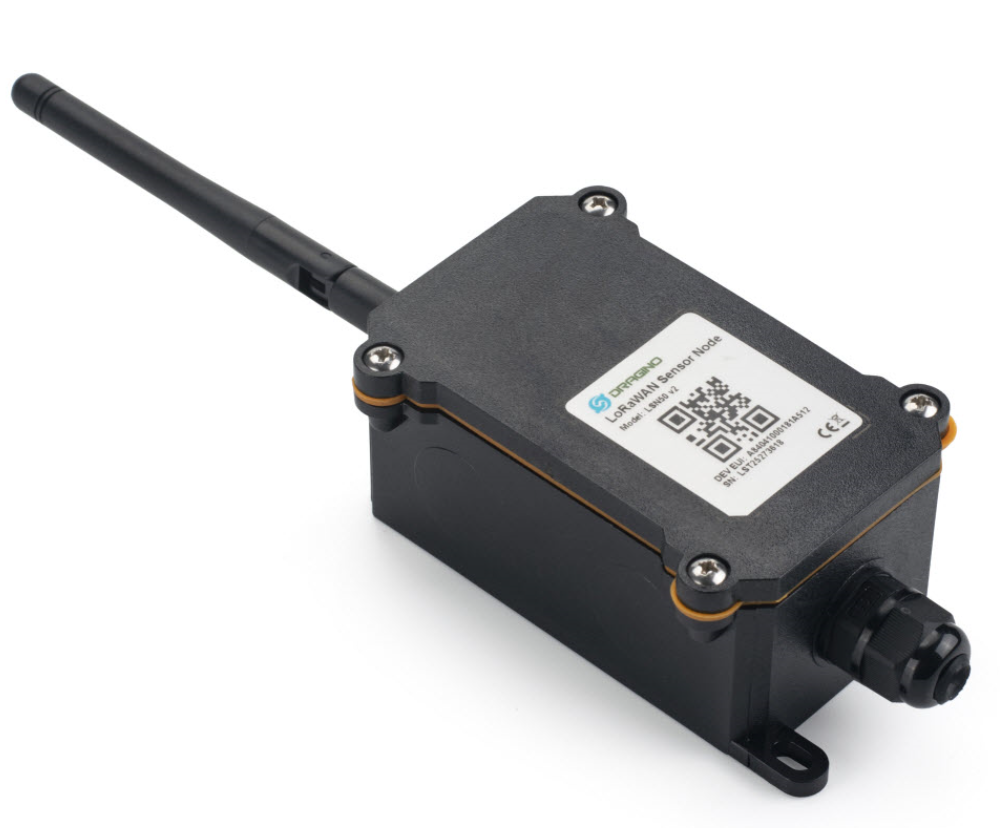

DRAGINO LSN50-v2-EU868-12 Sensor Node
Überblick
Der LSN50 LoRa-Sensorknoten ist ein LoRa-Sensorknoten mit großer Reichweite. Er ist für den Außeneinsatz konzipiert und wird für den Langzeiteinsatz mit einer Li/SOCl2-Batterie betrieben.LSN50 wurde entwickelt, um Entwicklern den schnellen Einsatz von LoRa- und IoT-Lösungen auf industrieller Ebene zu erleichtern. Es hilft Anwendern, die Idee in eine praktische Anwendung umzusetzen und das Internet der Dinge Wirklichkeit werden zu lassen. Es ist einfach, Ihre Dinge zu programmieren, zu erstellen und überall anzuschließen.
Der drahtlose Teil des LSN50 basiert auf SX1276/SX1278 und ermöglicht es dem Benutzer, Daten zu senden und extrem große Reichweiten bei niedrigen Datenraten zu erreichen.Es bietet eine Spread-Spectrum-Kommunikation mit ultrahoher Reichweite und hoher Störfestigkeit bei minimalem Stromverbrauch.Es zielt auf professionelle drahtlose Sensornetzanwendungen wie Bewässerungssysteme, intelligente Zählersysteme, intelligente Städte, Smartphone-Erkennung, Gebäudeautomatisierung usw. ab.
Der LSN50-MCU-Teil verwendet den STM32l0x-Chip von ST, STML0x ist der Ultra-Low-Power-Mikrocontroller STM32L072xx, der die Konnektivitätsleistung des universellen seriellen Busses (USB 2.0-kristallfrei) mit dem hochleistungsfähigen 32-Bit-RISC-Kern ARM® Cortex®-M0+, der mit einer Frequenz von 32 MHz arbeitet, eine Speicherschutzeinheit (MPU), eingebettete Hochgeschwindigkeitsspeicher (192 KByte Flash-Programmspeicher, 6 KByte Daten-EEPROM und 20 KByte RAM) sowie ein umfangreiches Sortiment an
erweiterte E/As und Peripheriegeräte.
LSN50 ist ein Open-Source-Produkt, es basiert auf den STM32Cube HAL-Treibern und viele Bibliotheken sind auf der ST-Site für eine schnelle Entwicklung zu finden.
Eigenschaften
STM32L072CZT6 MCU
SX1276/78 LoRa Drahtloses Modem
Vorladen mit ISP-Bootloader
I2C,LPUSART1,USB
18 x Digitale E/As
2 x 12bit ADC; 1 x 12bit DAC
Aufwachen der MCU durch UART oder Interrupt
LoRa™ Modem
Präambel-Erkennung
Baudrate konfigurierbar
LoRaWAN 1.0.2 Spezifikation
Software-Basis auf STM32Cube HAL-Treibern
Open-Source-Hardware/Software
Verfügbares Band:433/868/915/920 Mhz
IP68 Wasserdichtes Gehäuse
Ultra-niedriger Stromverbrauch
AT-Befehle zur Einstellung von Parametern
4000mAh Akku für Langzeiteinsatz
Applikationen
Drahtlose Alarm- und Sicherheitssysteme
Haus- und Gebäudeautomation
Automatische Zählerablesung
Industrielle Überwachung und Kontrolle
Langstrecken-Bewässerungssysteme, etc.
LoRa Spezifikationen
168 dB maximales Link-Budget.
+20 dBm - 100 mW konstante HF-Ausgangsleistung gegenüber
+14 dBm hocheffiziente PA.
Programmierbare Bitrate bis zu 300 kbps.
Hohe Empfindlichkeit: bis zu -148 dBm.
Kugelsicheres Front-End: IIP3 = -12,5 dBm.
Ausgezeichnete Blockierfestigkeit.
Niedriger RX-Strom von 10,3 mA, 200 nA Registerhaltung.
Vollständig integrierter Synthesizer mit einer Auflösung von 61 Hz.
FSK-, GFSK-, MSK-, GMSK-, LoRaTM- und OOK-Modulation.
Eingebauter Bit-Synchronisierer zur Taktrückgewinnung.
Präambel-Erkennung.
127 dB Dynamikbereich RSSI.
Automatische RF-Erkennung und CAD mit ultraschneller AFC.
Packet-Engine bis zu 256 Bytes mit CRC.
Eingebauter Temperatursensor und Anzeige für schwache Batterie.
MUC Spezifikationen
MCU: STM32L072CZT6
Flash:192KB
SRAM:20KB
EEPROM:6KB
Clock Speed: 32Mhz
Absolute Maximum Ratings
VCC: 0.5v ~ 3.9v
Operating Tempature: -40 ~ 85°C
I/O pins: 0.5v ~ VCC+0.5V
Common DC Characteristics
Supply Voltage: 1.8v ~ 3.6v
Operating Tempature: -40 ~ 85°C
I/O pins: Refer STM32L072CZT6 datasheet
Power Consumption
STOP Mode: 2.7μA @ 3.3v
RX Mode: 7.2mA
TX Mode: 125mA@ 20dbm
Battery
Li/SOCI2 unchargable battery
Capacity: 4000mAh
Self Discharge: <1% / Year @ 25°C
Max continuously current: 130mA
Max boost current: 2A, 1 second
Lieferumfang
1 x Dragino LSN50-v2
LoRa MCF88 LoRaWAN Serial to LoRaWAN® interface 868 MHz
LoRa MCF88 LoRaWAN Serial to LoRaWAN® interface 868 MHz
This interface can be connected via RS232 serial port to send and receive data through the LoRaWAN® platform.
Remote industrial interface
Remote process supervisor
Datalogger
Technical Data:
- CPU Cortex M4
- RTC
- EEProm 32KB
- Flash 1MB
- Encryption AES 128 bit
- LiPo rechargeable battery
- Class C LoRaWAN® stack
- Serial interfaces: RS232
- USB On The Go
- IoT node setup ad firmware upgrade via USB interface
- Energy harvesting enabled from RS232 data channels
- Optional external power supply 10-36Vdc
- Storage temperature range -20 + 80 °C
- Working temperature range -10 + 70 °C
DRAGINO LTC2-SI-EU868 LoRa Industrial Outdoor Temperatur Transmitter
Überblick
Der Dragino LTC2 Industrial LoRaWAN Temperature Transmitter ist für die Überwachung der Temperatur in verschiedenen Umgebungen konzipiert. Er unterstützt das Auslesen von PT100-Sonden und die Umwandlung des Wertes in Temperatur und Uplink zum IoT-Server über das LoRaWAN-Protokoll.
Der LTC2 unterstützt die Datenlogging-Funktion. Der Benutzer kann den Sensorwert über einen LoRaWAN-Downlink-Befehl abrufen.
Der LTC2 wird mit einer 8500mA Li-SOCI2-Batterie für Langzeitmessungen betrieben. Die Lebensdauer der Batterie beträgt 2 bis 10 Jahre, abhängig von der Netzwerkumgebung und dem Arbeitsmodus.
Jeder LTC2 hat zwei interne 16-Bit-ADC-Schnittstellen und ist mit 12 Widerständen kalibriert, um die Messgenauigkeit in einem weiten Bereich zu gewährleisten.
Der LTC2 ist mit LoRaWAN v1.0.3 kompatibel. Jeder LTC2 ist mit einer Reihe von eindeutigen Schlüsseln für die LoRaWAN-Registrierung vorinstalliert.
Eigenschaften
LoRaWAN v1.0.3 Klasse A
max: 2 x Monitor-Temperatur-Kanäle
Unterstützt 3 -Leiter PT-100
8500mAh Li-SOCI2 Akku
Firmware-Upgrade über Konsole
Wandmontierbar
Konfigurierbar über LoRa oder UART
Datalog und Abruf über LoRaWAN
Verwendung eines vorgeladenen PT100-Fühlers oder eines dritten PT100-Fühlers
Werkskalibrierung für verschiedene Widerstandsbereiche
Unterstützt Genauigkeitsmessung des Widerstands und Upload
Batterieüberwachung und Upload
Wasserfest nach IP68
Anwendungen
Logistik und Lieferkettenmanagement
Lebensmittel-Management.
Kühlketten-Lösung
Industrielle Überwachung und Steuerung
Outdoor Einzatz
Lieferumfang
1 x LTC2 Industrial LoRaWAN Temperature Transmitter
20 447 Ft
Foundation Modal
This Modal is powered by moori Foundation
Ez a weboldal sütiket használ a legjobb felhasználói élmény nyújtásához. További információk
