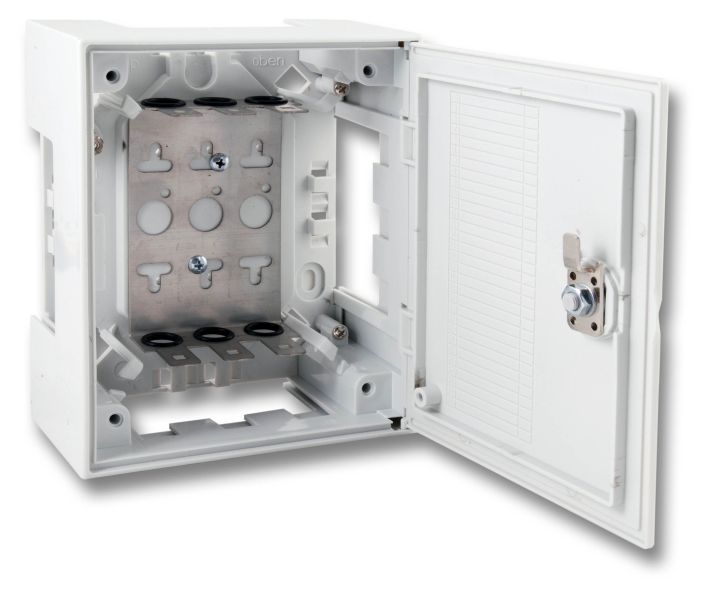

B140,6xH170,6xT76mm, mit 1x LSA-Montagewane für 3x LSA-Anschlussmodule 2/10 zu 10DA, Farbe: grau RAL7035, Schutzart: IP30, Verschluss: Vorreiber mit Schloss,

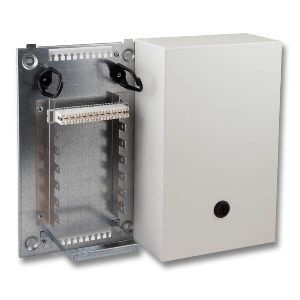

Leergehäuse zur Aufnahme von 20x LSA-Anschlussleiste 1/20 zu 20DA, IP30, RAL9016, B330/H550/T100mm,
Bestehend aus einem Stahlblechverteiler mit Grundplatte und Haube mit Vorreiber-Verschluss. Mit eingebauten VKA-Montagesatz 20DA
(für LSA-Anschlussmodule 1/20 zu 20DA).
Kategorie: 6A (TIA)
Geschirmt: Ja
Anschlussart: LSA
AWG-Bereich für Massivleiter: 22 ? 26
Spezialwerkzeug notwendig: Nein
Geeignet für Rundkabel: Ja
Geeignet für Flachkabel: Nein
Geeignet für Litzenleiter: Ja
Geeignet für Massivleiter: Ja

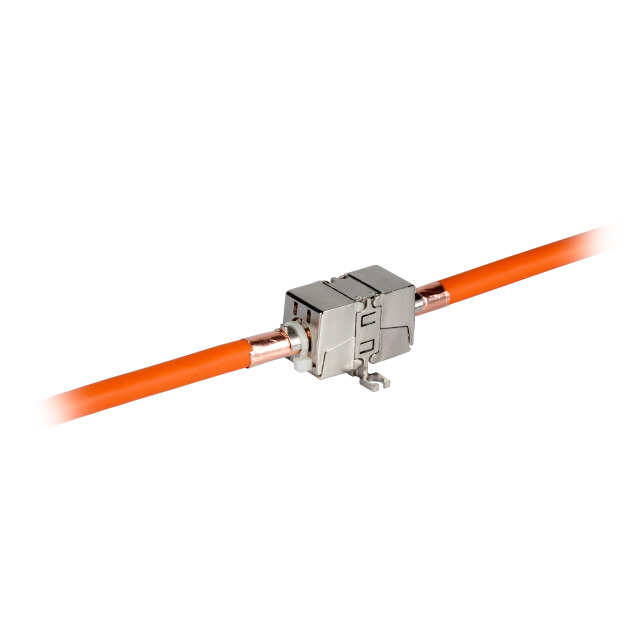

Der INFRALAN® Class EA Kabelverbinder bietet hohe Leistung für 10 Gbit/s bei geringem
Platzbedarf kombiniert mit einfachster Konfektionierung ohne Spezialwerkzeuge. Universelle
Möglichkeiten zur Montage durch Verschrauben, Anreihen und ein optionales 19? Haltepanel
für bis zu 24 Verbinder ermöglichen vielfältigste Einsatzmöglichkeiten:
Verbindung von Verlegekabeln untereinander, z.B. in Brüstungskanälen oder Kabelschächten
Verbindung von Verlegekabel mit Patchkabel für End-to-End Links oder Consolidation Point
Anwendungen
Eigenschaften:
Vollgeschirmtes Gehäuse aus Zinkdruckguß, Abmessungen (B x H x L) 18 x 26 x 39 mm
2 x kompakter Kabelvorsortierer für AWG26/1..AWG22/1 sowie AWG26/7..AWG24/7
Paar-Management mittels Farbcode, aufgedruckt am Kabelvorsortierer
PoE und PoE Plus gemäß IEEE802.3af/at
Unabhängige 360° Schirmkontaktierung und Zugentlastung des Kabels
Gleitend gelagerte Schirmkontaktierung
Verschraub- und anreihbar mittels seitlicher Ösen
19? Panel zur Aufnahme von 24 Verbindern als Zubehör erhältlich
Lieferumfang: 1 x Verbinder, 2 x Kabelvorsortierer (schwarz + weiß), 2 x Kupferfolie, 2 x Kabelbinder
0 Doppeladern, für LSA-Montagewannen/-kanäle, Bedruckt mit Ziffern
Artikelinformationen
Für LSA Montagewannen/-kanäle
Bedruckt mit Ziffern 1..0
Kabel- und Rangierseite elektrisch fest miteinander verbunden
Produkteigenschaften
Ausführung Anschlussleiste
Anschlussart LSA-Plus
Befestigungsmaß 96 mm
Einbaumöglichkeit für Überspannungsschutz Ja
Farbe grau
Länge 128 mm
Breite 22 mm
Höhe 30 mm
10 Doppeladernschraubkontakte für Adern bis 2,5mm², für LSA-Montagewannen/-kanäle, Bedruckt mit Ziffern, *Achtung durch die Klemmleiste, kann man eventuell einen Steckplatz im Verteilerkasten verlieren!*
Leergehäuse zur Aufnahme von 10x LSA-Anschlussleiste 1/20 zu 20DA, IP30, RAL9016, B330/H330/T100mm,
Bestehend aus einem Stahlblechverteiler mit Grundplatte und Haube mit Vorreiber-Verschluss. Mit eingebauten VKA-Montagesatz 20DA
(für LSA-Anschlussmodule 1/20 zu 20DA).

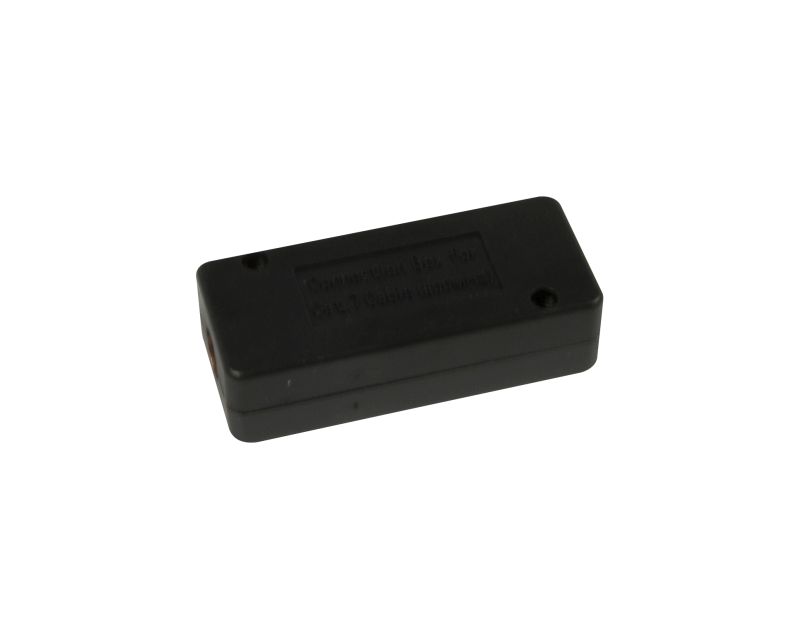

Anschlüsse : - Mit dem Verbindungsmodul VM 8-8 (Kat.7 nach ISO/IEC 11801 Entwurf Ausgabe) lassen sich Installationskabel verlängern bzw. beschädigte Kabel neu verbinden, ohne daß ein Kabelsegment konplett neu verlegt werden muß. Die zwei Kabelenden werden hierbei mittels LSA+ Schneidklemmen angeschlossen. Es lassen sich alle marktgängigen 4- oder 8-adrigen Installationskabel von AWG 26-22 bis zu einem Manteldurchmesser von 10 mm verarbeiten. Gegen elektromagnetische Ein- uns Abstrahlung ist das Gehäuse innen kupferbeschichtet.
Leergehäuse zur Aufnahme von 42x LSA-Anschlussleiste 2/10 zu 10DA, IP30, RAL9016, B550/H550/T100mm,
Bestehend aus einem Stahlblechverteiler mit Grundplatte und Haube mit Vorreiber-Verschluss. Mit eingebautem VKA-Montagesatz 10DA
(für LSA-Anschlussmodule 2/10 zu 10DA).
